達利電器智能電力監控系統
系統概述
為了保證電力系統的安全運行。了解電力系統運行狀況,需要對電力系統的各種運行參數進行實時的檢測。電力監控系統成功的高效的完成了這項任務,電力監控系統已經成為電力系統能夠自動化重要組成部分,成為保證電力系統安全運行的重要措施之一。
達利電器監控系統是利用計算機、計量保護裝置和總線技術,對中、低壓配電系統的實時數據、開關狀態及遠程控制進行了集中管理,該電力監控系統可以為企業提供“監控一體化”的整體解決方案。
本系統由從事過多年電力軟件設計的資源開發人員自主研發,以WINDOWS為操作平臺,以大型關系數據庫MySQL為數據庫平臺,數據安全、準確,系統由自動備份功能,數據無需整理;豐富的組態軟件包通過配合網絡、實時庫能夠準確、實時的描述現場情況。
系統結構圖

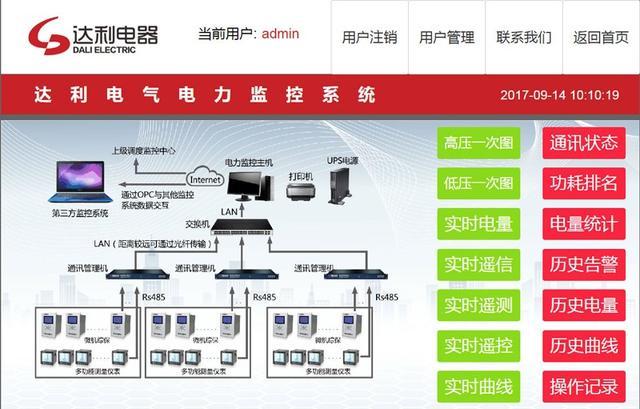

依據低壓開關站電力監控后臺系統的具體特點,提出具有針對性的系統設計,典型系統結構拓撲圖如下:
系統結構
系統分為四層:
第一層為設備層,包含:電力儀器儀表,微機繼電保護,光伏逆變器,智能開關,故障及錄波設備,溫度巡檢設備,直流屏等。
第二層為采集層,通過前置通信管理機,將本區域的設備通過通信接口和協議進行數據的采集和傳輸,通過標準的以太網接口向上一層傳輸數據。
第三層為傳輸層,通過交換機組建網絡,將各個區域的采集設備,通過網絡實現數據的傳輸,常見的有星形網,環網等,鏈路介質有雙絞線和光纖,雙絞線只能組建200米以內的區域網絡,而光纖則不受距離限制,是可以組建復雜,長距離的傳輸層網絡介質。
第四層為展示層,通過監控軟件,提供圖形化的呈現效果,將系統的運行數據進行圖形展示,除展示之外,還提供故障信息采集,故障再現,歷史數據,波形分析,運行日志,操作管理等功能。除監控中心,還通過WEB,手機APP等方式向管理人員提供實時和數據展現。
主界面

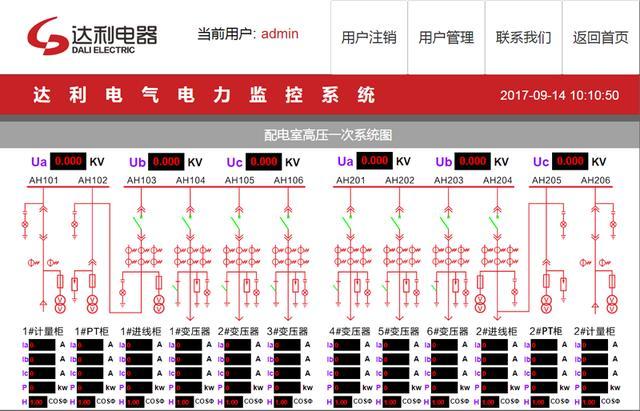

高壓線路圖

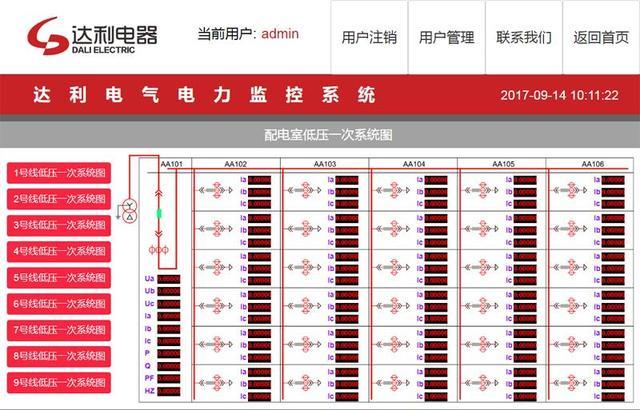

低壓線路圖

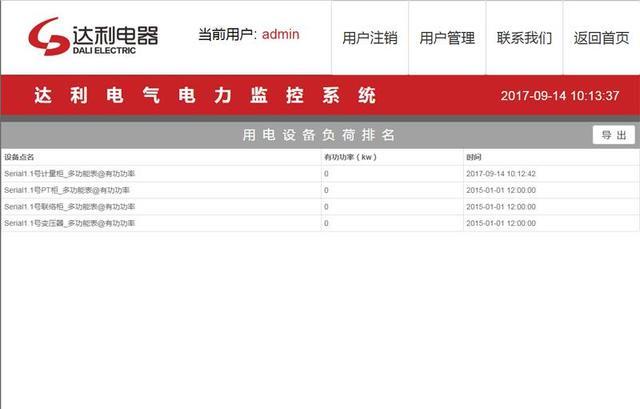

負荷排名

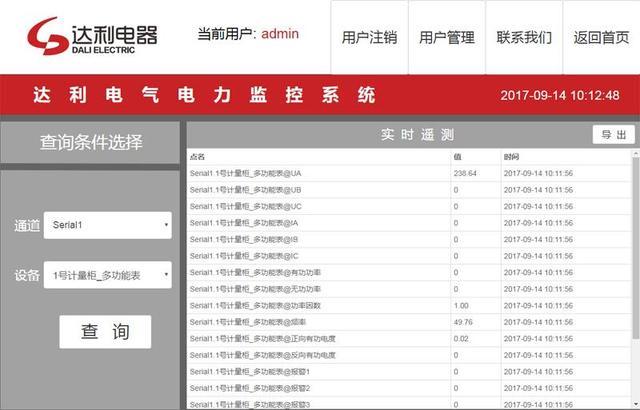

實時遙測

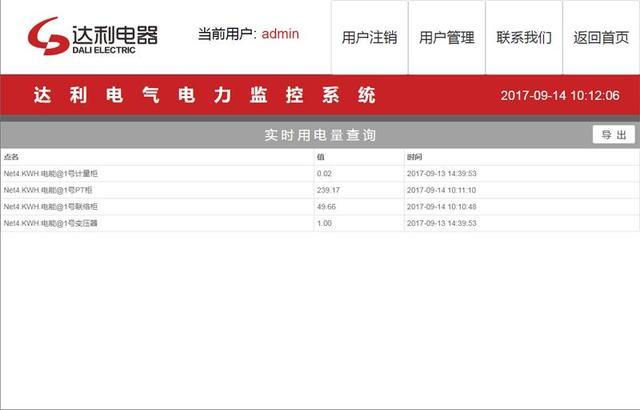

實時電量
實時曲線
歷史曲線

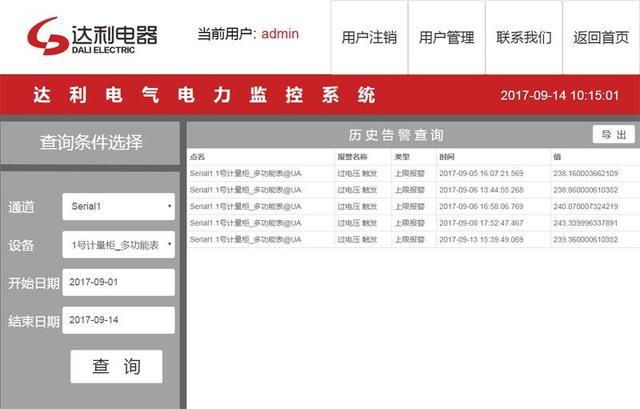

報警查詢
