項目概況

該數字化變電站自動化系統為110kV老站改造項目，變電站包括110kV雙圈變壓器三臺，10kV包含四段母線及近40條出線。

該項目操作系統選用Linux，通信方式全部采用IEC61850。

系統結構

項目為當?shù)乇O(jiān)控+遠動機模式，遠動機往調度傳送數據，當?shù)乇O(jiān)控通過網絡直接與綜保裝置通信。

系統特點

1、操作系統采用Linux，穩定可靠；
2、所有裝置均采用IEC61850協議；
3、控制操作全程呈現，可靠安全。

項目實施

這是一個典型的基于PowerInsights平臺的運行在Linux操作系統上的數字化變電站自動化系統。

1、主接線圖

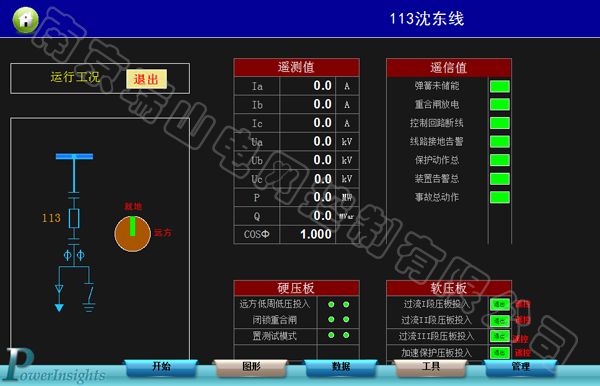

2、間隔圖

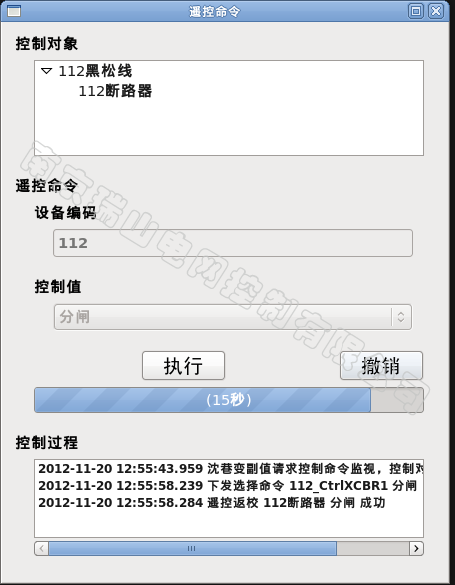

3、遙控

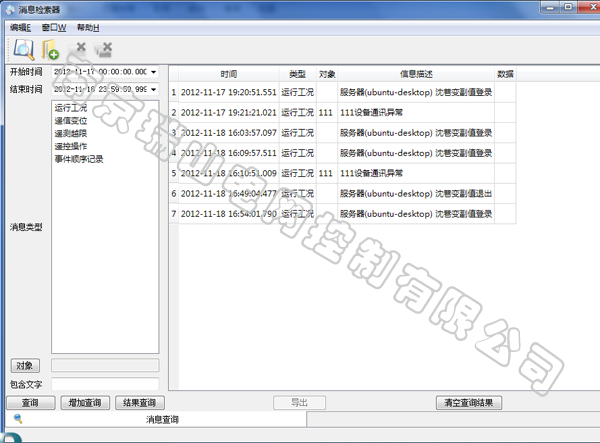

4、信息查詢
