輸電導線上纏繞鋁包帶的裝置及使用方法研究與應用

國網陜西省電力公司成陽供電公司 周軍 董思恩 鄭薇 竇娟 何偉儒 李倩

摘要：本文介紹了一種簡潔可靠、操作方便、可便于安裝纏繞鋁包帶，現場應用表明，該裝置操作靈活、操作固定范圍一致性高、工作效率高，具有較高的推廣應用價值。

關鍵詞：輸電導線;鋁包帶;纏繞裝置;緊固器

1前言

高壓輸電線路是電力電網主要樞紐連接口線路，各條線路中的導線端頭和接口 處以及導線上懸掛的線夾、防震錘等備件的內層緊固點都需要纏繞鋁包帶作業防止輸電導線的劃傷和防止導線其他隱患出現。

目前，鋁包帶纏繞是現場工作人員使用手工完成且沒有折邊，使其鋁包帶長時間因氧化或熱脹冷縮產生變化，松動或者接觸不良，導致接點部位發熱而引發事故;而且工作人員手工纏繞鋁包帶降低了工作效率，變相增加了隱性成本。

2輸電導線上纏繞鋁包帶的裝置

2.1裝置的研制思路

該裝置提供一種用于輸電導線上纏繞鋁包帶的裝置及使用方法，能夠使鋁包帶纏繞無重疊，牢固可靠、無間隙，從而避免導線表面出現氧化層造成接觸不良等問題的出現;也能夠提高工作人員纏繞鋁包帶的工作效率，降低企業的成本。

2.2裝置的技術方案

輸電尋線上纏繞鋁包帶的裝置工作原理如下。

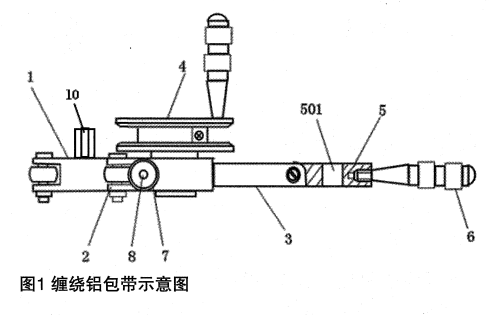

將第一手柄螺接在四方形柱體上的螺孔內，然后通過第一手柄將四方形柱體旋轉900，四方形柱體上的長方形通孔對應帶輪槽;然后鋁包帶穿過長方形通孔的一端放置在帶輪槽內的平臺上，讓螺栓穿透鋁包帶，再與平臺上的螺孔螺接，固定鋁包帶的一端，最后將鋁包帶纏繞在帶輪槽內。

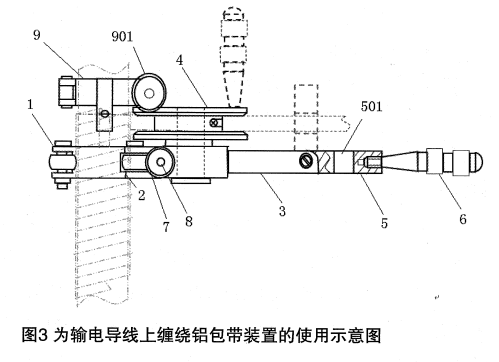

同時，支撐塊與下壓塊配合固定在輸電導線上;將帶輪槽內的鋁包帶延伸出來的一端折彎900.然后用緊固器的兩半圓卡套將折彎好900的鋁包帶一端壓緊在輸電導線上;將第一手柄從四方形柱體上拆卸下來，固定在帶輪上;旋轉第一手柄，將鋁包帶纏繞在輸電導線上;纏繞好之后，最后將帶輪一側的刀具旋轉上來，刀片對準帶輪槽內，滑動切斷鋁包帶。

該裝置能夠使鋁包帶纏繞無重疊，牢固可靠、無間隙，從而避免導線表面出現氧化層造成接觸不良等問題的出現;也能夠提高工作人員纏繞鋁包帶的工作效率，降低企業的成本。

3現場應用

輸電導線上纏繞鋁包帶的裝置及使用方法：用專用的鋁包帶纏繞工具進行輸電導線與線夾配合擠壓前的間隙彌補，使其結合部無間隙存在，便于擠壓、便于歸位、可靠銜接，質量安全可靠穩定性高。

4結論

輸電導線上纏繞鋁包帶的裝置及使用方法，通過支撐塊和下壓塊將此裝置卡在輸電導線上，帶輪槽內的鋁包帶通過帶輪一側的第一手柄旋轉將鋁包帶纏繞在輸電導線上，此時支撐塊和下壓塊上的滑輪會在第一手柄帶動帶輪旋轉時一起旋轉往需要纏繞鋁包帶方向走，能夠使鋁包帶纏繞無重疊，牢固可靠、無間隙，從而避免導線表面出現氧化層造成接觸不良等問題的出現;也能夠提高工作人員纏繞鋁包帶的工作效率，降低企業的成本。

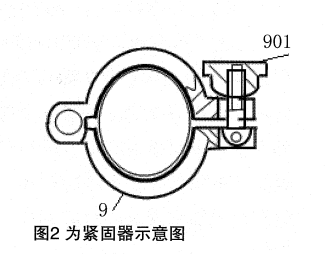

緊固器將折彎900的鋁包帶一端卡緊在輸電導線上，防止鋁包帶隨著滑輪一起向需要纏繞鋁包帶的輸電導線方向旋轉。

扶手塊的一端連接有四方形柱體，同時四方形柱體旋轉900中間有長方形通孔與帶輪槽對應，起到定位鋁包帶的作用，防止鋁包帶在纏繞的過程中左右搖擺，影響鋁包帶的纏繞，從而降低工作效率。

四方形柱體和帶輪一側設置有第一手柄，便于工作人員操作，防止手被拉傷。

帶輪槽內設有以平臺，平臺上設有螺孔，還包含有與螺孔螺接的螺栓，鋁包帶一端就可以讓螺栓穿透其螺接于螺孔內固定在平臺上，這樣做就可以

避免在纏繞鋁色帶時，鋁包帶一端隨著帶輪旋轉，影響纏繞鋁包帶，同時在往輸電導線上纏繞鋁包帶時，帶輪槽內剩下最后一段鋁包帶無法固定，無法纏繞在輸電導線上。

連接軸銷便于將帶輪和卡合板固定在一起，同時帶輪可以繞著連接軸銷一起旋轉。

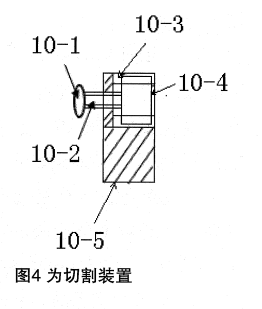

切割工具固定在帶輪上，當一個所需鋁包帶纏繞完畢后，可將切割工具翻起，刀片進入輪槽內，對其鋁包帶進行滑動切割，切割刀具可在輪上自由滑動，可防止鋁包帶在任一個方向位置變化而達到切割的目的。
