1 需求分析　　在城網中的負荷密集區，大多建有開閉所(開關站)，再從開閉所直接到用戶供電。開閉所是配電網底層最基本的單元，電壓等級大多

模塊提供一個以太網接口，在主控模塊的控制下與本地監控中心的服務器。還提供4個RS232/422/485接口，用于與其它的系統，如微機保護、狀態顯示儀、多功能電表）等。

　　遙測模塊主要采集模擬的量包括：開關站工作電流、工作電壓、相位角、有功功率、無功功率、功率因數。

　　遙信模塊主要采集開關量，主要包括電源跳閘、合閘、各種開關的通斷、設備的投入與推出、進水告警、門窗開關狀態告警、門禁系統告警、強行闖入告警、消防系統報警等等。遙信模塊還可以用來測量電網的頻率。遙信模塊采用光電隔離輸入，抗干擾性能好，容易接線。

　　接口模塊把系統融入監控系統中去，用戶只要接上數字?jǐn)z像頭就能工作。

　　主控模塊完成對系統的控制，它由一個高速的CPU 最小系統，系統有SDRAM,FLASH，采用實時多任務操作系統，完成數據的采集、運算、判斷和控制;用戶可以用超級終端進行現場維護和設置。

　　系統規模：

　　提供多路的集成、32路遙信量、遙測量和遙控接口。一路以太網接口, 還提供4個RS232/422/485接口。采用220V交流/24V直流低功耗供電，保證在電源完全喪失時內部的系統在外接UPS可以維持系統工作2小時以上。在一條網絡線路被中斷后，另外一路GSM短信機會通過報警通道立即告警。

　　7.3監控工作站

　　采用LENLOVO PC，操作系統采用windows server 2003或者 Win7,軟件在至少一臺單獨的計算機上24小時運行，它不單記錄，而且還同時記錄各種告警數據，開機后24小時運行。監控軟件與圖像監控軟件可以運行于同一臺計算機上，比如監控工作站；圖像記錄軟件、數據記錄軟件、通信協議軟件、WEB SERVER 軟件運行于記錄工作站上。記錄工作站兩臺互相備份，保證每天24小時，每年365天，連續運行。

　　在有緊急的告警信息到來時，系統會立即推出告警信息的開關站的畫面，發出聲光報警，可以幫助監控人員找出問題，及時處理。而且可以撥通當值人員的手機或短信通知值班人員。

　　各種數據和運行日志被記錄于標準的數據庫中，支持現有的各種辦公軟件直接生成相應的報表。也給用戶提供標準的開發接口，容易嵌入到用戶現有的MIS系統中，組成復雜應用。

　　系統提供接口，可以與設備管理系統接口，為設備管理系統提供原始的設備運行數據。

　　7.4監控中心系統功能描述

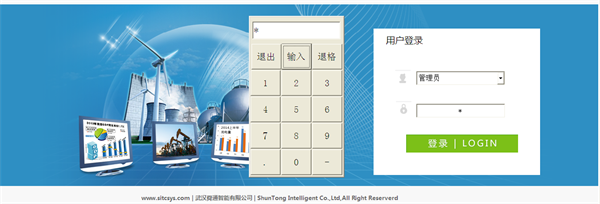

　　（1）用戶權限登錄管理

　　(2)實時數據采集與處理

　　用就地安裝的微機保護裝置和多功能電力儀表，采集各回路的電氣參數和狀態量。采集到開關站后臺監控系統的數據實時顯示在主界面圖形或者遙測界面，還可以按照要求進行統計分析，并由此產生各種報警、各種合格率的統計計算等。

　　管理中心對每個無人值守開關站進行遙測，每十分鐘進行一次數據記錄。

　　管理中心對無人值守開關站進行遙測主要參數如下：

　?、龠b測無人值守開關站的煙感、溫感、濕度的上限參數，下限平均參數及異常報警參數與時間。

　?、谶b測無人值守開關站的主供電系統的交流的電壓，備用供電系統的電壓，交流供電流的上限參數，下限平均參數及異常報警參數時間。

　　③遙測無人值守開關站的直流供電系統中電壓、電流的上限參數，下限參數及異常報警參數與時間。

　?、苓b測無人值守開關站的各種設備工作狀態。正常與否，發生報警的次數與時間。

　　(3)事件報警及時通知

　　將遙測越限、正常遙信變位、事故變位、SOE、保護信息、遙控記錄、操作記錄等信息集中統一管理，激發事件記錄分類別進行記錄。重要報警信息，如事故報警、保護動作等隨時彈出文字顯示、即時打印，并語音通知或者立即短信通知當值人員趕往現場處理。避免延誤事故或者情況處理。

　　(4)控制操作

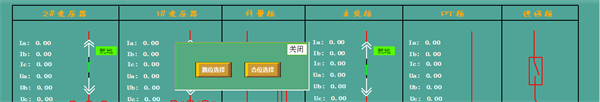

　　遙控操作在操作對象的顯示畫面上進行，具有操作人、口令、權限和多重內部校核功和操作員登錄等防誤操作措施，保證遙控操作的正確性。控制級別由高到低依次為就地、站內監控、遠方調度。三種控制級別相互閉鎖，同一時刻只允許一級控制。

　　(5) 圖形顯示功能

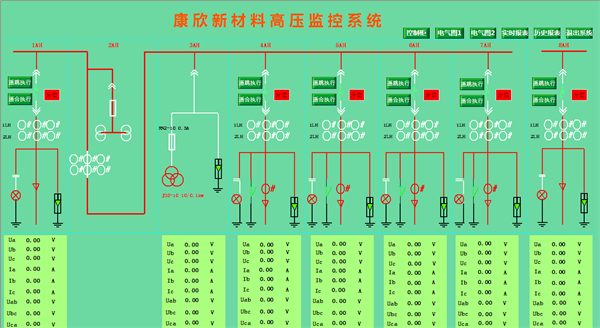

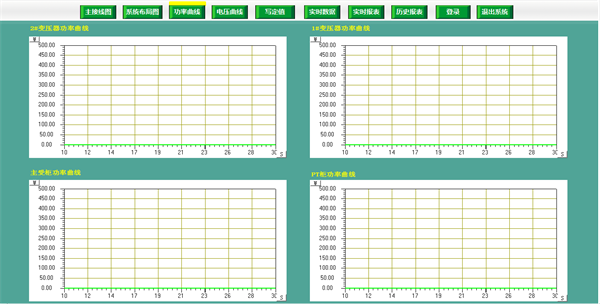

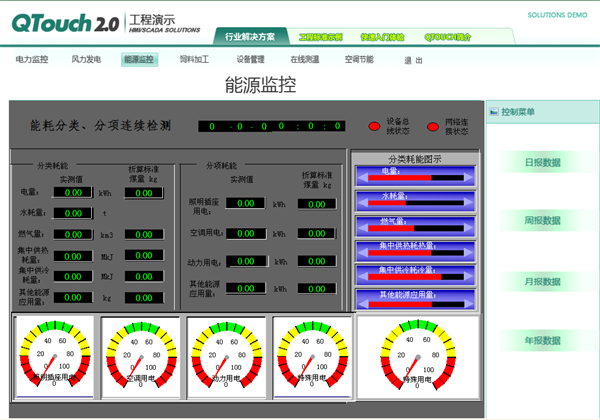

　　圖形顯示：包括電氣主接線圖(總畫面、分畫面)、電壓棒圖、負荷曲線圖、餅形圖、表計圖、趨勢圖和表格功能。畫面種類包括主接線圖、操作顯示、組態顯示、報警及各種表格顯示及有關打印。軟件把采集的各種數據以數字、文字、圖形和語音等用戶可以直觀理解的形式顯示在人機界面。

　　(6) 統計、報表和打印功能

　　本開關站后臺監控系統采用先進的圖像壓縮算法，可以在計算機硬盤上長時間記錄。被存放于一個文件中。有關的信息存放在一個數據庫中，這樣用戶可以按照各種查找條件進行的查找。

　　各種告警信息也分類記錄于各種數據庫中，各種信息除了在告警的情況下必須記錄以外，每隔一個固定的可以設置的時間間隔，就記錄一次系統的各種信息，目的是為了生成各種日報，也是開關站運行情況的記錄。

　　系統還提供系統運行的各種日志文件。日志文件是只讀的。日志可以分類統計。日志文件包括的內容：系統的運行與退出、監控裝置的運行與退出、所有的撥號記錄、用戶登錄與推出、網絡的運行情況記錄等等。

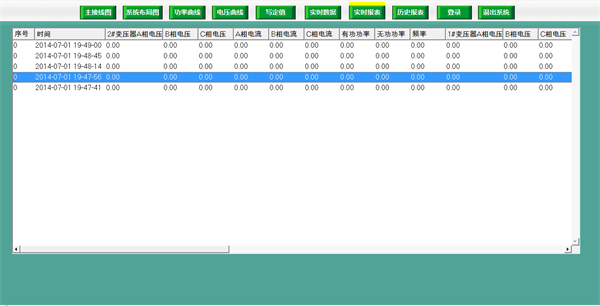

　　報表可以導出生成日報、周報、月報、年報。能夠分類統計各種告警信息、遙測信息和在線打印，生成報表或數據庫，供人工分析設備的運行性能。
